一、RXMH2型大容量中間繼電器特點

1.1觸點數量多達8付,斷開容量大。

1.2線圈激勵分直流和交流二種 。

二、RXMH2型大容量中間繼電器技術數據及接線圖

2.1動作電壓: DC.<70%額定電壓; AC.<85%額定電壓。

2.2返回電壓; DC.>5%額定電壓; AC.>15%額定電壓。

2.3動作時間:<55ms RK223 070規格<60ms,交流規格<65ms。

2.4線圈功耗: DC為5.5W; AC為9VA

2.5觸點**斷開容量: AC.≯250V，I≯10A(功率因數為0.4±0.1)為1000VA

                     DCV≯250; I≯5A, (L/R=40ms)為100W

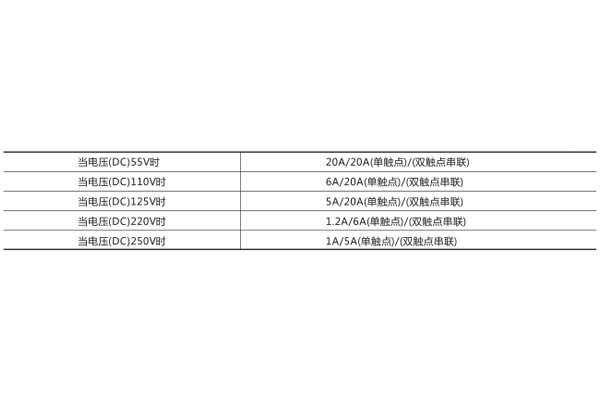

   如果增加觸點斷開容量可按表1內數據將觸點串聯

2.6絕緣耐壓: 50Hz, 1min, 2kV。

2.7沖擊電壓: 5kV。

2.8能承受5-15Hz中等震級的地震波沖擊。

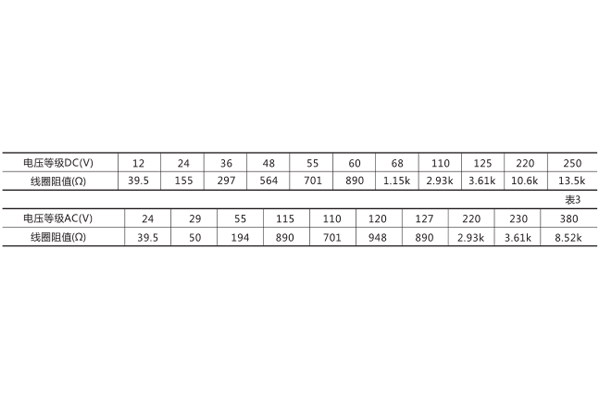

2.9額定電壓及線圈阻值。

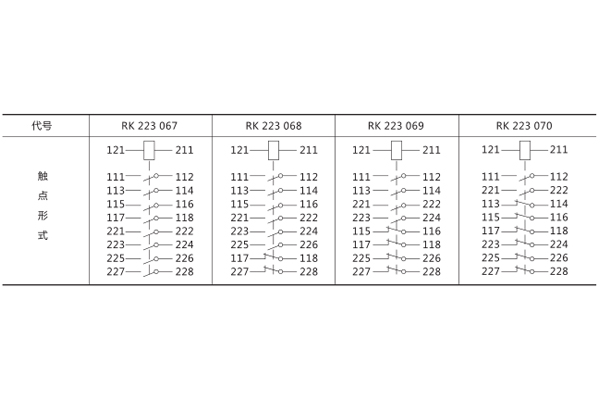

2.10觸點規格

三、RXMH2型大容量中間繼電器工作原理

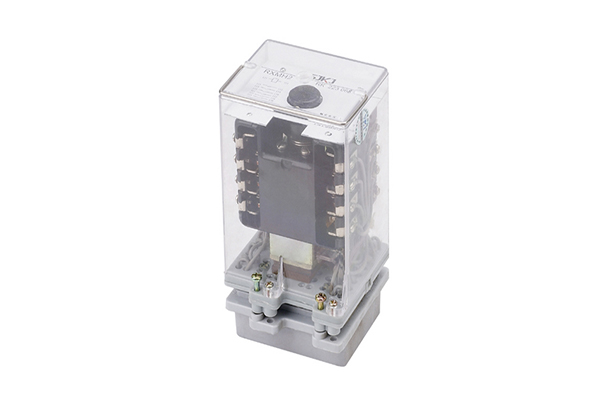

RXMH2大容量中間繼電器為電磁式繼電器。由電磁系統,接觸系統及支架三部分組成。電磁系統采用直動式結構,工作行程較大。 接觸系統采用橋式觸點,斷開容量大。當線圈通電時,產生磁場,吸合鐵芯。由鐵芯帶動觸點轉換。外殼采用引進的Combiflex凸出式模數化插入結構。
