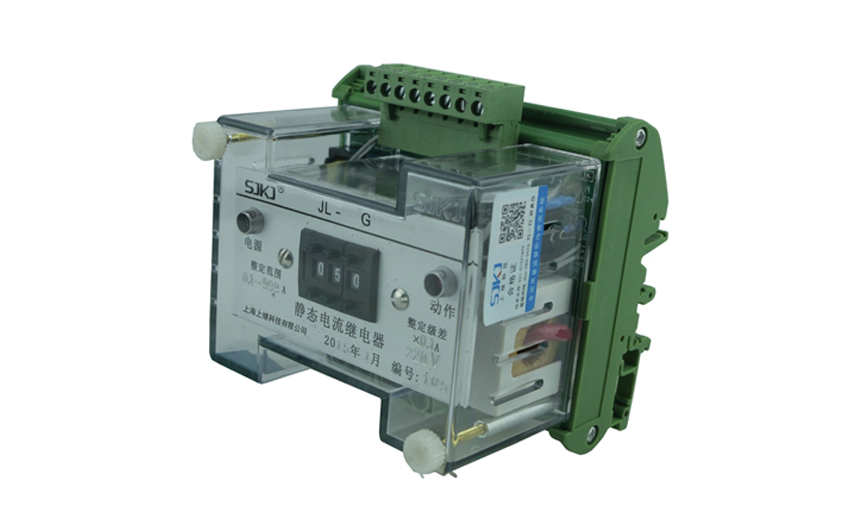

一、JL-G端子排電流繼電器的概述

JL-G端子排靜態電流繼電器(以下簡稱本繼電器)用于電動機、發電機、變壓器和輸電線路中，作為電力系統交流回路的過電流保護、欠電流保護或過負荷、短路的啟動元件,給出報警信號或切除故障。

二、JL-G端子排電流繼電器的技術數據

1、電流整定范圍: 0.1～99.9A，整定級差: 0.1A; 0.02～9.99A，整定級差: 0.01A；

2、返回系數: 過流0.90～0.95，欠 流1.05～1.11

3、整定誤差: 電流整定平均誤差≤±3％，平均誤差=( 5次測量平均值-整定值)/整定值×100%

4、功率消耗: 輔助電源≤5VA；啟動電源≤1VA。

5、絕緣電阻: 繼電器各帶電端子對外露非帶電端子或外殼之間, 用開路電壓500V的兆歐表測量，絕緣電阻＞300MΩ。

6、介質強度: 繼電器各帶電端子對外露非帶電端子或外殼之間,能承受2KV(Hz的交流電壓,歷時1分鐘無擊穿或閃絡現象。

7、抗干擾性: 符合DL478-92 <<靜態繼電保護裝置及安全自動裝置通用技術條件>>和GB7261GB6261 <<靜態繼電器及保護裝置的電氣抗干擾試驗>>中的有關規定。

8、觸點容量，在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流有感負荷電路中，斷開容量為50W；在電壓不超過250V，電流不超過2A cosφ =0.4 0. 5 6 9、觸點壽命: 電壽命10 次 ，機械壽命10 次; 10、動作時間：≤25ms(過流1.2倍整定值,欠流0.5倍整定值) 11、返回時間：≤25ms(過流0.5倍整定值,欠流1.2倍整定值) 12、輔助電源: AC/DC 48 V,110V,220V;訂貨時請注明其它電壓等級可訂做。（交直流通用） 觸點容量：在電壓不超過 ，電流不超過 ，時間常數為 ± 直流有感負荷電路中，斷開容量為 ；在電壓不 超過 ，電流不超過 ，功率因數為φ±1的交流電路中，斷開容量為250VA。輸出觸點在上述規定的負荷條件下， 產品能可靠動作及返回10萬次。輸出觸點長期允許接通電流為5A。

9、觸點壽命: 電壽命105次 ，機械壽命106次;

10、動作時間：≤25ms(過流1.2倍整定值,欠流0.5倍整定值)

11、返回時間：≤25ms(過流0.5倍整定值,欠流1.2倍整定值)

12、輔助電源: AC/DC 48 V,110V,220V;訂貨時請注明其它電壓等級可訂做。（交直流通用）

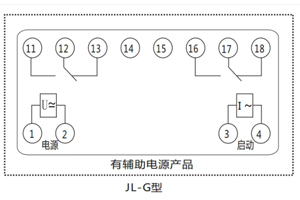

三、JL-G端子排電流繼電器的接線圖

四、JL-G端子排電流繼電器的結構

1. 繼電器系電磁式，瞬時動作，磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而可使繼電器整定變化一倍。

2. 繼電器**的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩，從而可以改變繼電器的動作值。

3. 繼電器的動作：電流升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開。當電流降低到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合。

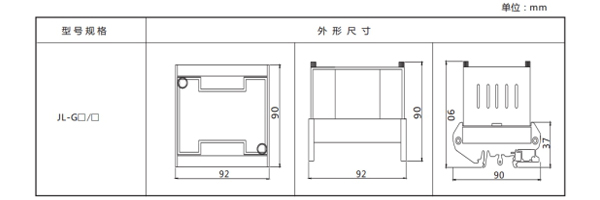

五、JL-G端子排電流繼電器的安裝尺寸
