DS-20系列時間繼電器-上海上繼科技有限公司
發表時間：2019-04-01 15:13 瀏覽次數：1427 〖返回〗DS-20系列時間繼電器
一、應用范圍
DS-20系列時間繼電器作為輔助元件用于各種保護和自動控制線路中，使被控元件的動作得到可調節的延時。繼電器DS-21~24是短時帶電的時間繼電器；DS-21/C~20/C是長期帶電的時間繼電器（帶外附電阻）；DS25~28是交流時間繼電器。該繼電器具有一付瞬動轉換觸點，一付滑動延時主觸點和一付終止延時主觸點。
二、主要技術數據
注：1、型號后帶“C”者線圈可以長期耐受110％額定電壓，其他則耐受110％額定電壓1.5—2分鐘，溫升仍在允許范圍內。

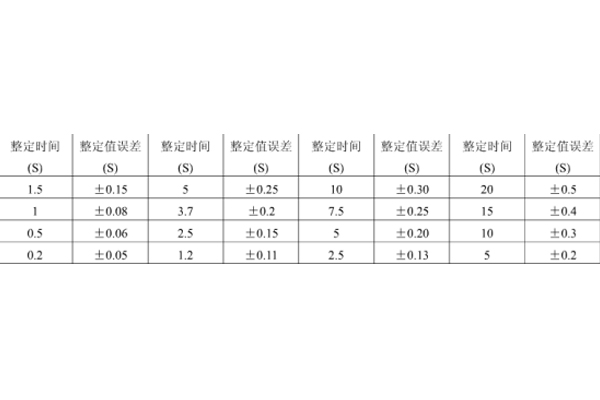

動作時間變差系指在同一整定點上，測量10次**與最小動作時間之差，繼電器主觸點延時整定值誤差應符合下表規定：
三、正常使用條件
1、海拔高度不超過2000米；
2、周圍**變化范圍為-25℃到+40℃；
3、最濕度的月平均**相對濕度為90％，同時該月的月平均**溫度為25℃；
4、與垂直面的安裝傾斜度不超過5°；
5、無顯著搖擺和沖擊振的地方；
6、在無爆炸危險的介質中，且無腐蝕金屬和破壞絕緣的氣體與塵埃；
7、在沒有雨雪侵襲的地方；

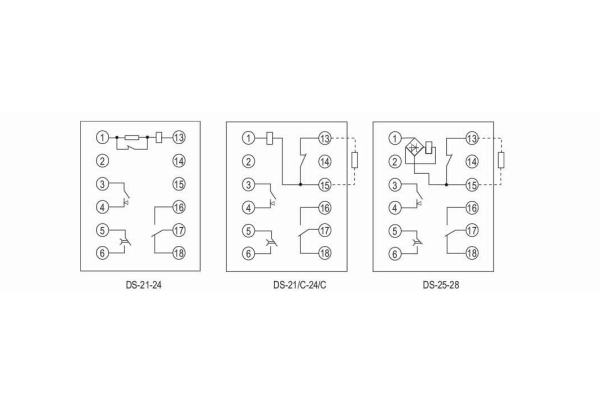

四、內部接線及外引接線圖（背視圖）

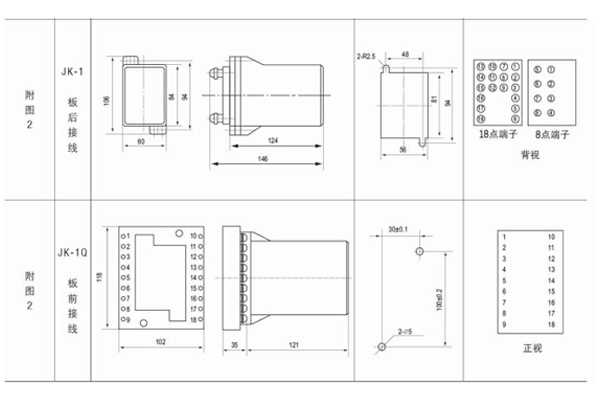

五、外形及開孔尺寸
DS-20采用JK-1殼體
上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089 QQ：1932551438
{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
