我司三相多功能電力儀表SJ19系列智能電力監控儀表是一款在配電系統中應用廣泛的智能監控儀表，可實時監測三相電壓、電流、功率、功率因數、電網頻率、三相電流電壓不平衡度、有/無功電能計量等電力參數。它集遙測、遙信、遙控、通訊等眾多功能為一體。本產品采用MCU高速微處理器芯片作為核心運算單元，運算速度快，可靠性高，抗干擾能力強；裝置通訊功能強大，具有光電隔離的RS-485通訊接口，支持開放式的通訊協議，便于與其他各種監控單元一起構成高效經濟的監控網絡。

多功能電力儀表也分?jǐn)?shù)顯和液晶屏，今天小編主要給大家介紹一下，我司數顯SJ19系列多功能電力儀表中的，SJ194E-9S4三相數顯多功能電力儀表使用說明及注意事項。

產品展示

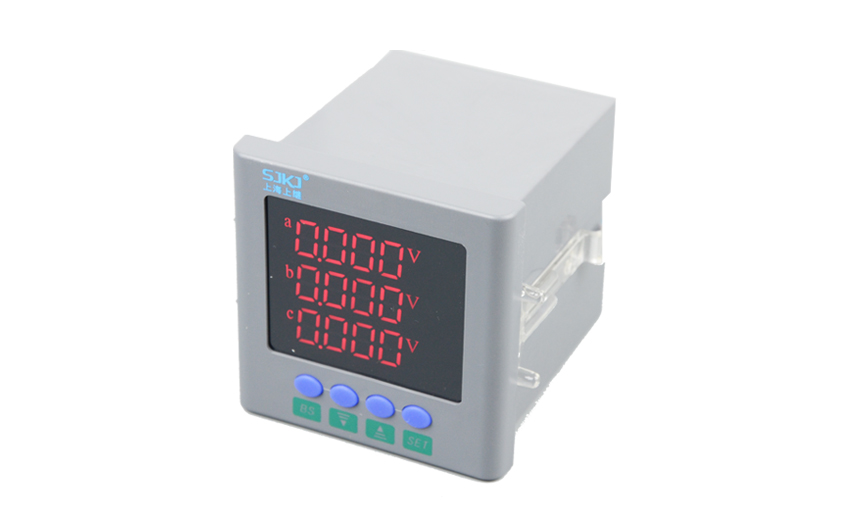

▲三相多功能電力儀表

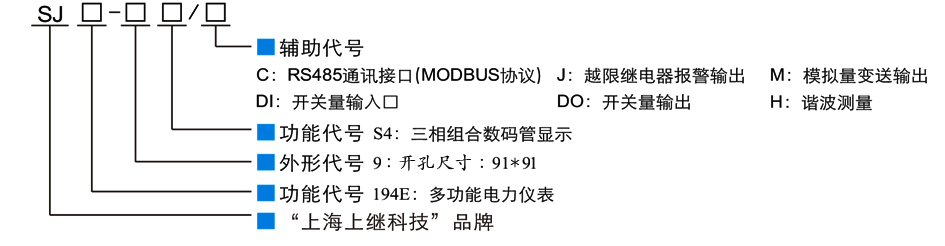

SJ194E-9S4三相多功能電力儀表型號命名及含義

SJ：“上海上繼科技”品牌

功能代號194E:多功能電力儀表

外形代號9:開孔尺寸:91*91

功能代號S4:三相組合數碼管顯示

注：C:RS485通訊接口(MODBUS協議)

J：越限繼電器報警輸出

M:模擬量變送輸出

DI:開關量輸入口

DO:開關量輸出

H:諧波測量

輔助代號看大家需要什么樣的條件，然后可以聯系我們，聯系方式在下面倒數第三行的紅色字體。

三相多功能電力儀表使用要求

所有的儀表在第一次使用的時候，請檢查儀表的參數周所在配電系統中需要的參數的一致性。例如，對于AC380V、200A/5A的線路中需要配置AC400V、200A/5A的儀表。用戶也可以根據實際需要對儀表重新進行編程設置。同樣一個表，對于400A/5A的線路中，只需要將儀表的CT變比“T.I”修改為80就可以了。在一般情況下，儀表后面的標簽中都表注了儀表的類型參數和出廠設置參數。在正確的配置儀表后，按照實際的要求對儀表進行正確的接線，對輔助電源、輸入信號和輸出信號按說明書操作說明中進行。

三相多功能電力儀表注意事項

1、使用前，儀表需通電15分鐘。

2、注意防止震動和沖擊，不要在有超量灰塵和超量有害氣體的地方使用。

3、輸入導線不宜過長，如被測信號輸入端較長時請試用雙絞屏蔽線。

4、若信號伴隨高頻干擾，應在線里試用低頻過濾器。

5、長時間存放未使用時，請每三個月通電一次不少于4小時。

6、長期保存應避開直射光線，宜存放在環境溫度-25°C~55°C.

7、如儀表無顯示，應先檢查輔助電源，電壓是否在范圍內。

8、如顯示不正常，檢查輸入信號是否正常及信號接線端是否擰緊。

9、除非PT有足夠功率，否則不能使用PT信號同時作為輔助電源，以保證儀表正常工作。

10、CT回路中的電流接線端子螺絲務必擰緊，保證進/出線接觸可靠，以免產生故障。

11、若要校驗儀表，校驗儀器應優于0.1級，才能保證校驗精度。
