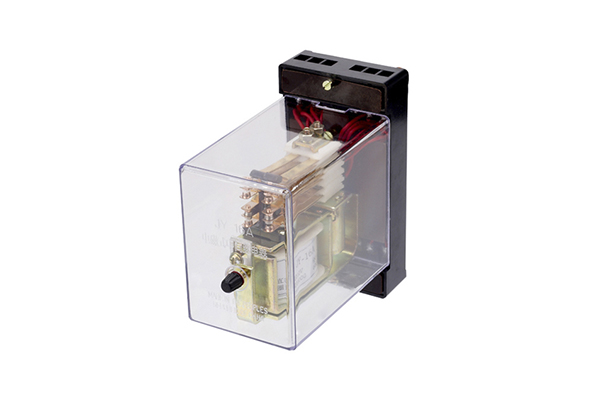

一、JY-16A中間繼電器應用范圍

JY-16A中間繼電器用于自動控制裝置中 , 以擴大被控制的電路和提高接通能力。

二、JY-16A中間繼電器主要性能

·額定電壓:

JY-16A 直流:220V、110V、48V、24V、12V。交流:380V、220V、  110V、48V、36V、24V、  12V。

·接點形式:

JY-16A:   4動合(400)、2動合2動斷(220)、4動斷(040)、2動合2轉換(202)、2動斷2轉換(202)、2轉換(002)。

·動作電壓:交流繼電器不大于85%額定電壓;直流繼電器不大于70%的額定電壓。

·動作時間:在額定電壓下,動作時間不大于0.03s。

·觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。 輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x104次。輸出觸點長期允許接通電流為5A。

·功率消耗:在能電壓下直流繼電器不大于2.5W;交流繼電器不大于5VA。

三、JY-16A中間繼電器內部接線圖及外引接線圖
