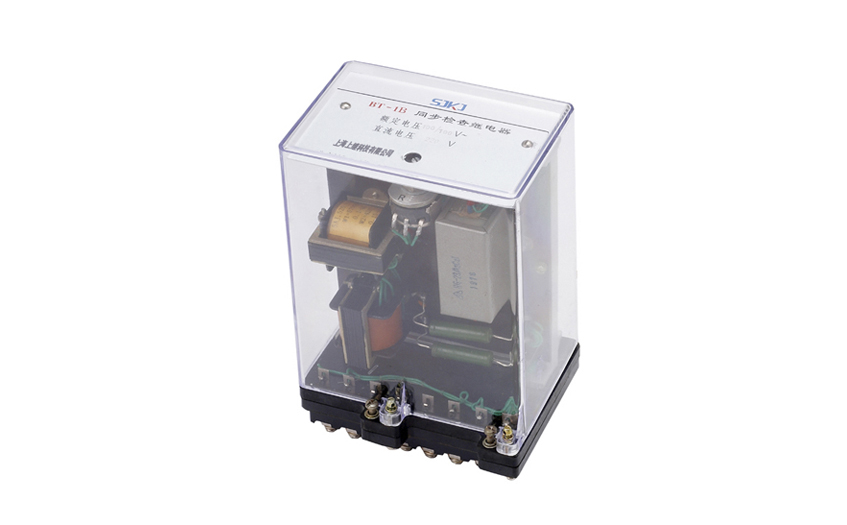

BT-1B/130同步檢査繼電器用于兩端供電系統的自動重合線路中,作為有無電壓和同期的檢査元件。

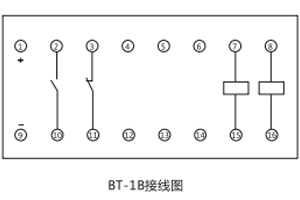

一、BT-1B/130同步繼電器的接線圖

二、BT-1B/130同步繼電器的開孔尺寸

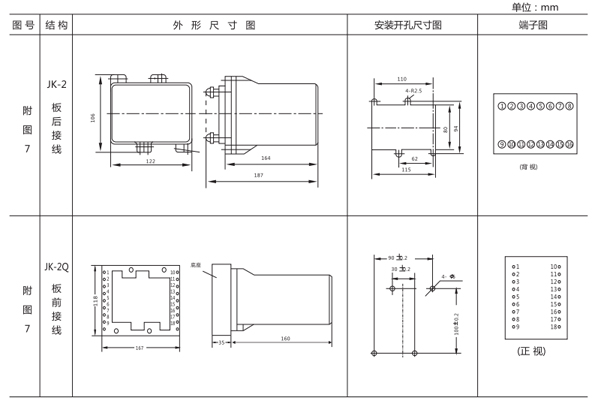

BT-1采用JK-2殼體，如圖所示

三、BT-1B/130同步繼電器的技術數據

1.額定電壓:220V、110V、48V

2.額定頻率:50Hz

3.動作角度整定范圍: 20°~40°

4.返回系數:不大于0.85

5.功率消耗:不大于6W

6.觸點形式: 一動合, 一動斷。

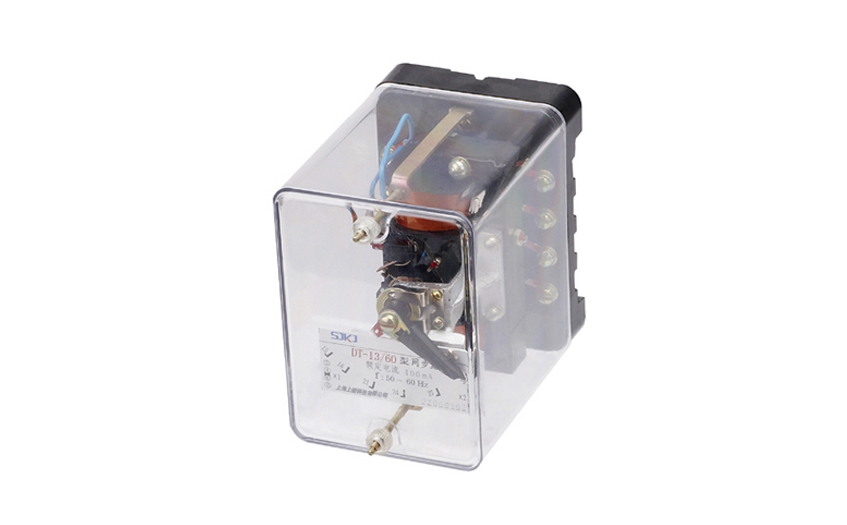

DT-13/130同步檢查繼電器用于兩端供電線路的自動重合閘線路中,其作用在于檢査線路上電壓的存在及線路上和變電站匯流排上電壓向量間的相角差。

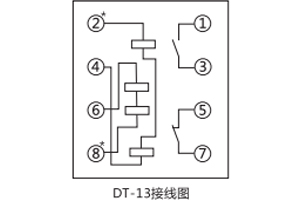

一、DT-13/130同步繼電器的接線圖

二、DT-13/130同步繼電器的技術數據

·返回系數:不大于0.8。在額定電壓下,當電壓向量間的相角差在20°~40°范圍內時繼電器動作;

·功率消耗:不大于3.5VA。

·介質強度:導電部分對于非帯電金屬的介質強度耐受50Hz交流電,電壓2KV歷時1min。

·觸點容量當電壓為在220V以下電流在2A以下時. 在具有電感性負荷的直流電路(時間常數為5±0.75 ms)中觸點的斷開功率為50W;在交流電路中觸點的斷開功率為250VA。

三、DT-13/130同步繼電器的開孔尺寸

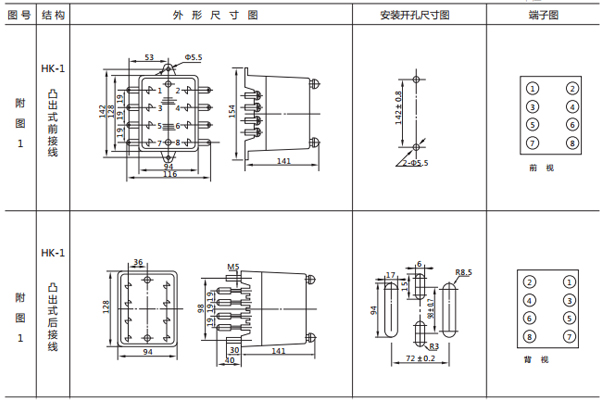

DT-13采用HK-1殼體，如圖所示
