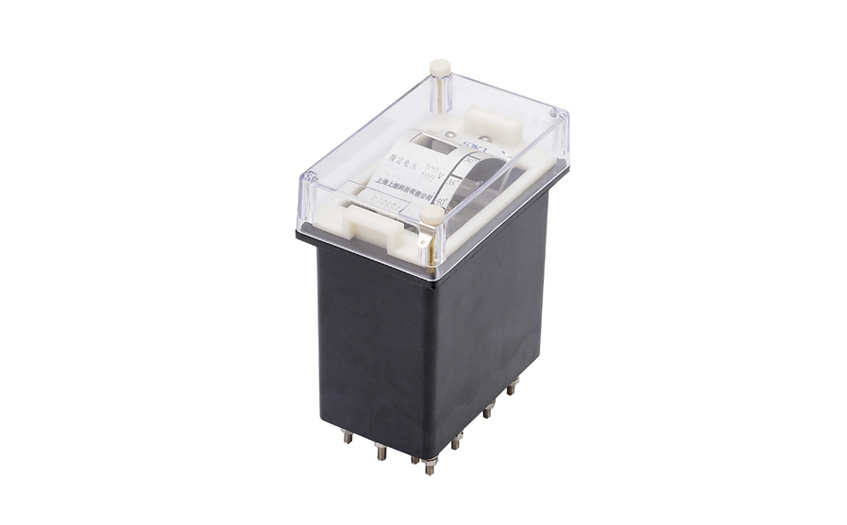

DT-1/160同步檢查繼電器用于兩端供電線路的自動重合閘線路中,以檢査線路上電壓的存在及線路上和變電站匯流排上電壓向量間的相角差。

一、DT-1/160同步繼電器的參數

·返回系數:不小于0.8。

·整定刻度誤差:不大于±7.5%。

·動作值 一致性:不大于6%。

·功率消耗:不大于3VA。

·介質強度:導電部分對于外殼的絕緣耐受2000V,50Hz交流電,歷時1min。

·觸點容量:當電壓為220V,電流為2A時,在具有電感性負荷的直流電路中(時間常數為5±0.75ms),觸點的斷開功率為50W,在交流電路中觸點的斷開功率為250VA。

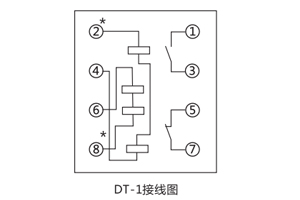

二、DT-1/160同步繼電器的接線圖

三、DT-1/160同步繼電器的開孔尺寸

DT-1采用A11殼體，如圖所示

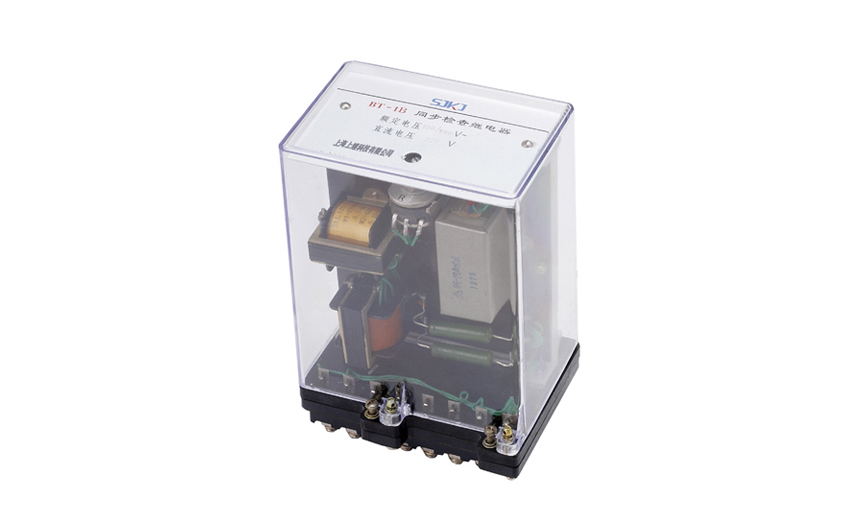

BT-1B/160同步檢査繼電器用于兩端供電系統的自動重合線路中,作為有無電壓和同期的檢査元件。

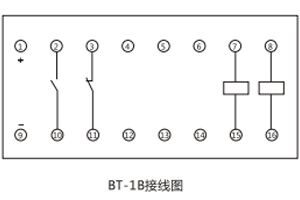

一、BT-1B/160同步繼電器的接線圖

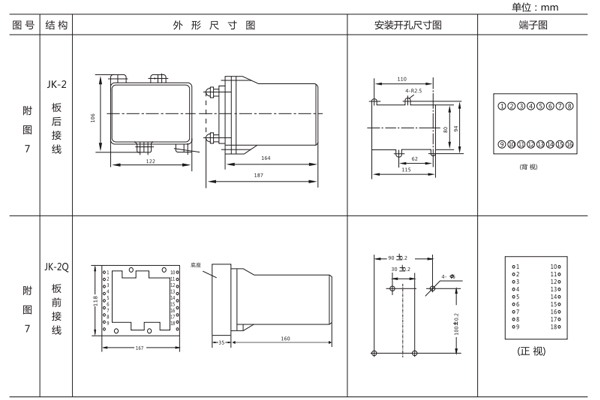

二、BT-1B/160同步繼電器的開孔尺寸

BT-1采用JK-2殼體，如圖所示

三、BT-1B/160同步繼電器的參數

·額定電壓:220V、110V、48V

·額定頻率:50Hz

·動作角度整定范圍: 20°~40°

·觸點形式: 一動合, 一動斷。

·返回系數:不大于0.85

·功率消耗:不大于6W
