一、公司介紹：

上海上繼科技有限公司  是一家專業從事電力系統繼電保護及智能電網電力自動化產品的研發、設計、生產、銷售和服務為一體的高科技公司。公司依托國際大都市上海的優越環境，擁有資深繼電保護專家團隊，熟悉中國電網實際運行特點，聯合國內外**高校不斷引進國內外先進技術，積極響應市場的需求，技術不斷創新，堅持行業**地位，主要生產電力繼電器及微機綜合保護裝置，電力智能配電設備，變電站自動化監控系統。產品廣泛用于電力、工礦、鐵路、建筑等國家重大工程輸配變電系統上，產品遠銷東南亞及中東地區。

公司具備國內**的檢測儀器及校驗設備，建立了模擬運行老化系統，以精湛的技術嚴格的生產制造工藝，健全的生產管理體系，精耕細作，精益求精。產品通過國家繼電保護及自動化設備質量監督檢驗中心檢測，獲得ISO-9001:2000國際質量體系認證。

單相液晶交流電壓表SJ194U-7X1Y

二、單相液晶交流電壓表SJ194U-7X1Y

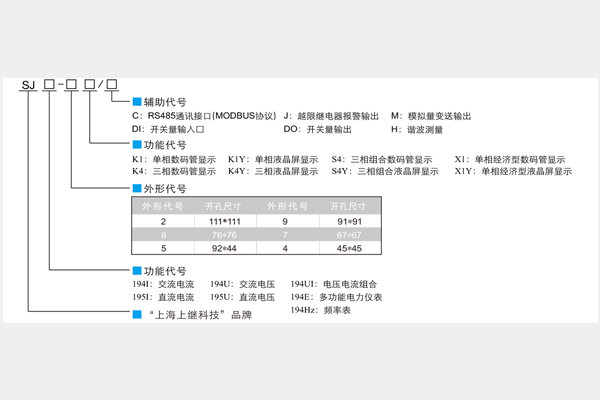

產品命名及含義

三、單相液晶交流電壓表SJ194U-7X1Y

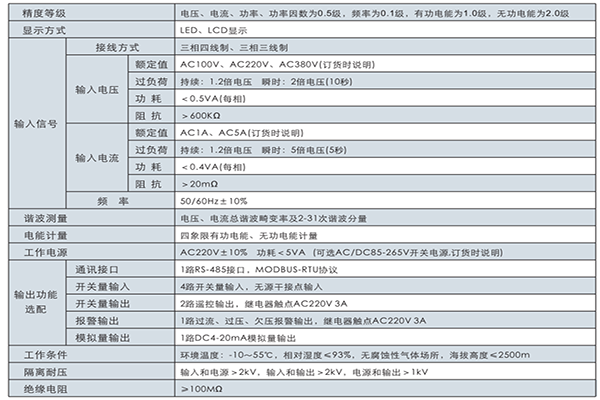

參數

四、單相液晶交流電壓表SJ194U-7X1Y

特點

●  單相交流電壓電流組合表

●  一排LED數碼顯示，替代模擬指針表

●  電壓、電流變比可編程

● 工作時間、負載時間統計功能

● 1路RS485接口，modbus通訊協議

● 可擴展4路無源開關量輸入

● 可擴展2路繼電器輸出,繼電器觸點容量：AC220V 3A

● 可擴展1路DC 4～20mA模擬量輸出

● 可擴展1路過流、過壓、欠壓報警輸出，繼電器觸點容量：AC220V 3A

● 優良的溫度特性和工作穩定性

●  產品尺寸及開孔尺寸大，顯示直觀又美觀大方，替換及安裝更方便

●  適用于電力電網，自動化控制系統。主要測量電網中的電壓、電流參量

五、單相液晶交流電壓表SJ194U-7X1Y

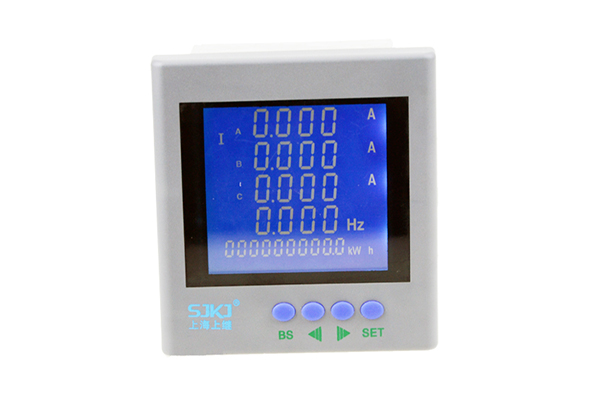

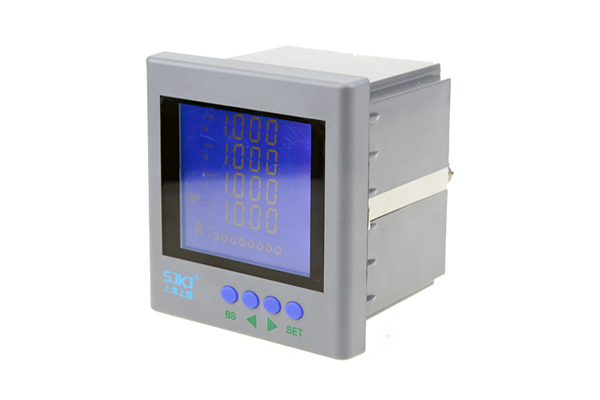

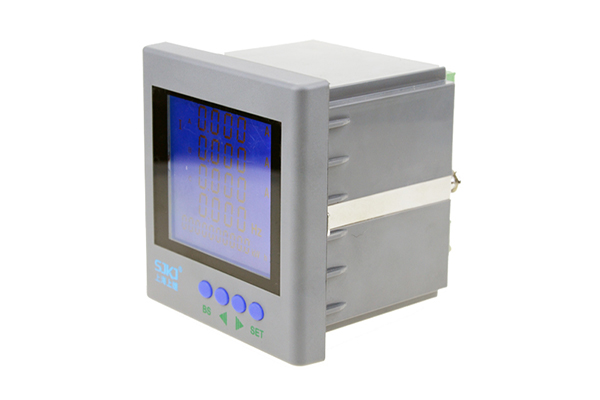

產品實拍

單相液晶交流電壓表SJ194U-9X1Y

一、單相液晶交流電壓表SJ194U-9X1Y

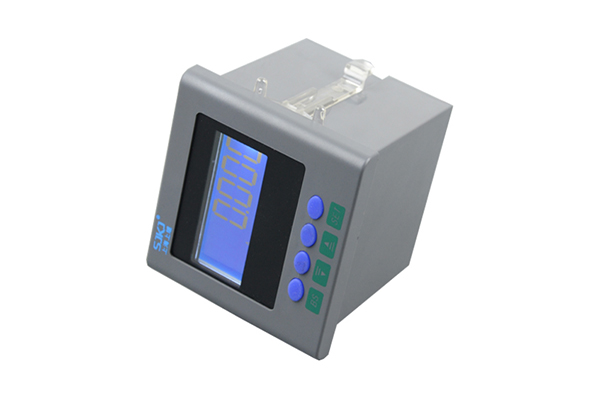

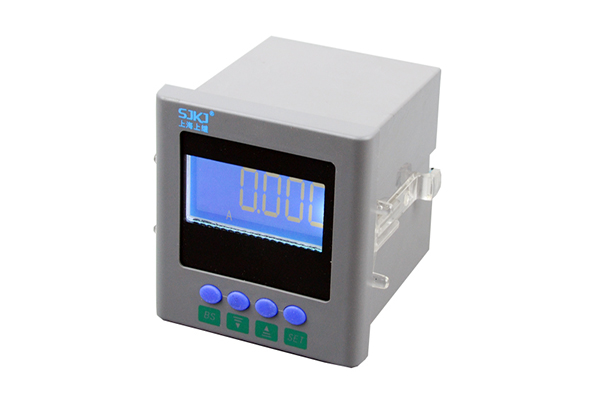

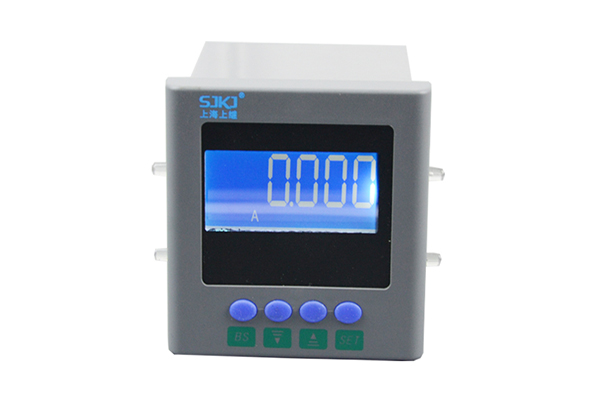

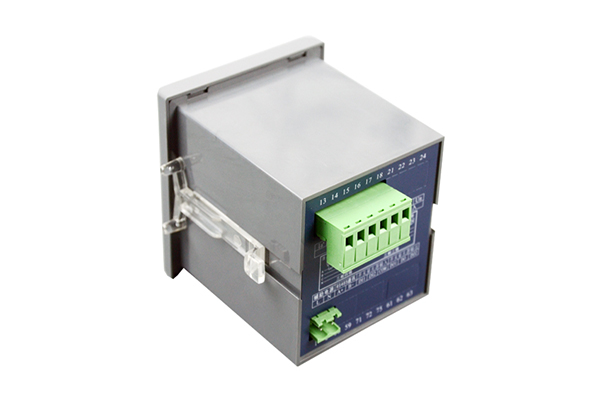

產品實拍

二、單相液晶交流電壓表SJ194U-9X1Y

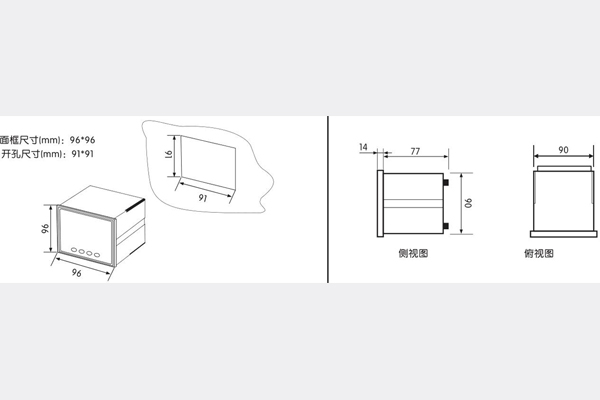

外形及開孔尺寸

三、單相液晶交流電壓表SJ194U-9X1Y

特點

●  單相交流電壓電流組合表

●  一排LED數碼顯示，替代模擬指針表

●  電壓、電流變比可編程

● 工作時間、負載時間統計功能

● 1路RS485接口，modbus通訊協議

● 可擴展4路無源開關量輸入

● 可擴展2路繼電器輸出,繼電器觸點容量：AC220V 3A

● 可擴展1路DC 4～20mA模擬量輸出

● 可擴展1路過流、過壓、欠壓報警輸出，繼電器觸點容量：AC220V 3A

● 優良的溫度特性和工作穩定性

●  產品尺寸及開孔尺寸大，顯示直觀又美觀大方，替換及安裝更方便

●  適用于電力電網，自動化控制系統。主要測量電網中的電壓、電流參量

四、單相液晶交流電壓表SJ194U-9X1Y

測量范圍：

1、交流電壓測量范圍： 直接輸入：AC 500V、199.9V、19.99V、1.999V， 　使用電壓互感器輸入：X/100V（可根據用戶要求定制）

2、交流電流測量范圍： 直接輸入：5A（1.999A、199.9mA，可根據要求定制） 　使用電流互感器輸入：（X∶5A） 10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A

3、直流電壓測量范圍： 直接輸入：DC 600V、199.9V、19.99V、1.999V，（可根據用戶要求定制）

4、直流電流測量范圍 使用分流器輸入：（X∶75mV）； 　5.0A、10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A 　直接輸入：5A（1.999A、199.9mA，可根據用戶要求定制）

五、單相液晶交流電壓表SJ194U-9X1Y

命名及含義

六、單相液晶交流電壓表SJ194U-9X1Y

注意事項

1、適合環境溫度0～50℃濕度85%以下使用，防止因溫度變化而引起不良現象。

2、注意防止震動和沖擊。

3、不要在有灰塵，對電器產品有害的化學藥品，煤氣等地方使用。

4、在因磁場或高頻儀器，高壓火花，閃電等原因引起電壓異常時，在外部請使用電源線濾波器或非線性電阻等干擾吸收電路。

5、輸入信號線應盡量的短，在有可能混入干擾信號的地方請使用保護屏蔽線。通常情況下，建議使用雙絞線

上海上繼科技有限公司（專注單相電力儀表生產廠家）銷售熱線：021-57233089  QQ：1932551438

（以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
