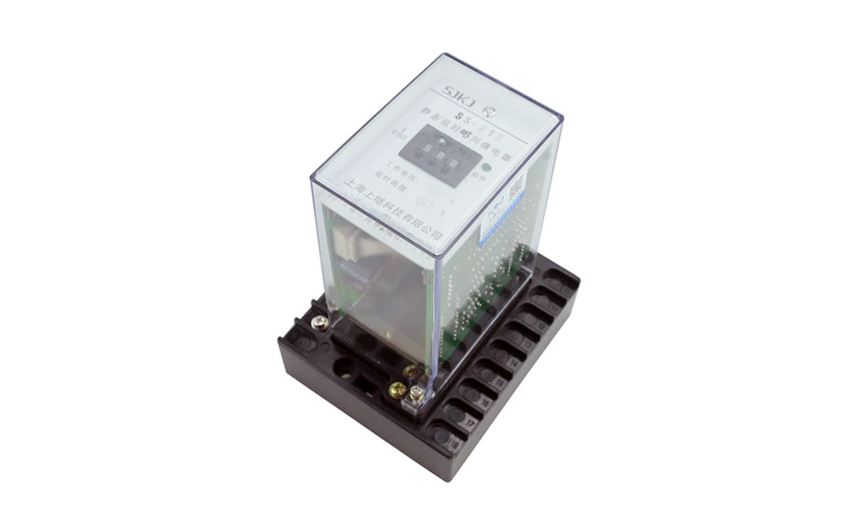

SS-21A時間繼電器適用于各種繼電器保護及自動控制線路中, 使被控制的元件得到所需要的高精度延時。

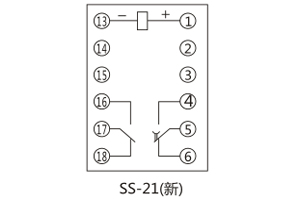

一、SS-21A時間繼電器的接線圖

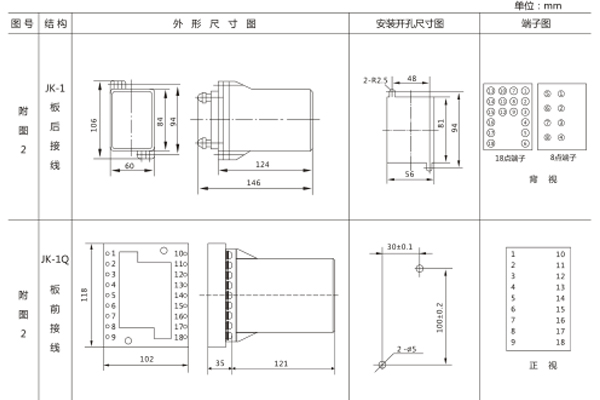

二、SS-21A時間繼電器的開孔尺寸

采用JK-1殼體，如圖所示

三、SS-21A時間繼電器的參數

·動作電壓:不大于70%額定電壓。

·返回電壓:不小于5%額定值。

·整定誤差:不大于±1%**整定值+0.050s。

·延時一致性:不大于0.2%**整定值+0.050s。

·功率消耗:不大于12W。

·觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x104次。輸出觸點長期允許接通電流為5A。

·介質強度:產品各導電端子連在一起 ,對外露的非帯電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

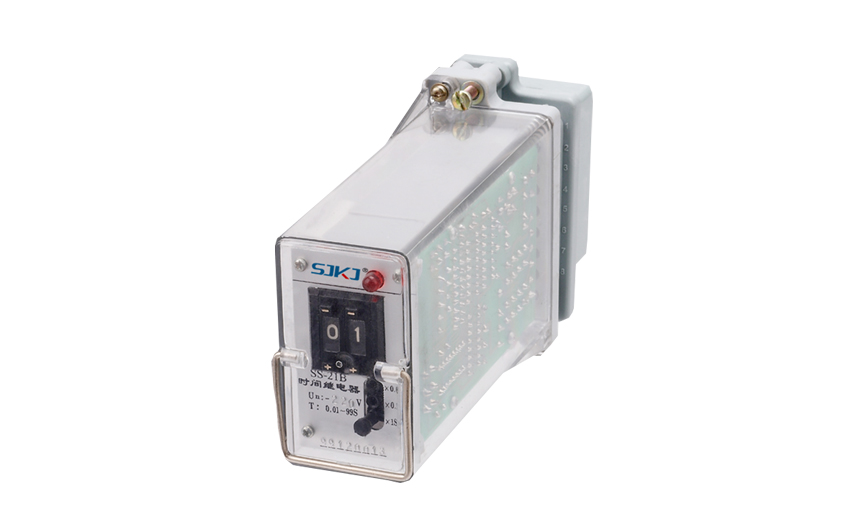

SS-21B時間繼電器可用在延時范圍為0.01~99s延時精度較高的各種繼電保護及自動控制回路中。

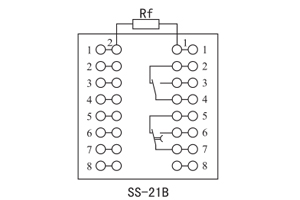

一、SS-21B時間繼電器的接線圖

二、SS-21B時間繼電器的參數

●動作電壓：不大于70％額定電壓。

●返回電壓：不小于5％額定值。

●整定誤差：不大于±1％**整定值+0.050s。

●延時一致性：不大于0.2％**整定值+0.050s。

●功率消耗：不大于5.5W。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。 輸出觸點長期允許接通電流為5A。

●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

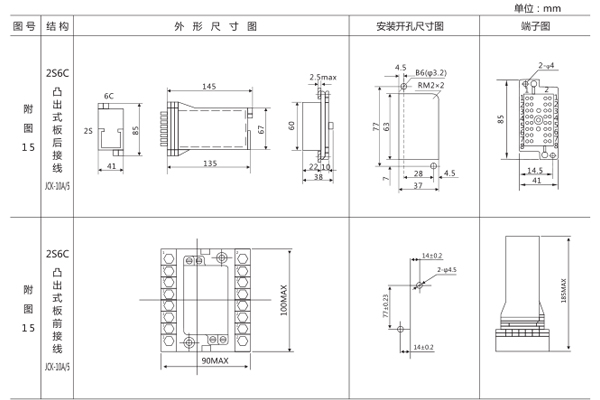

三、SS-21B時間繼電器的開孔尺寸

采用2S6C外殼，如圖所示
