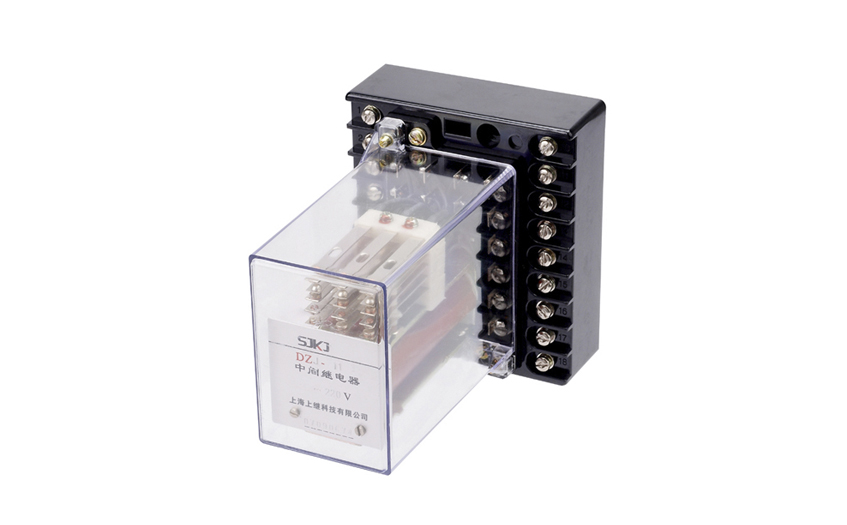

DZJ-11交流中間繼電器，是作為一種輔助繼電器，用于交流電源系統，以增加觸點數量和觸點容量。

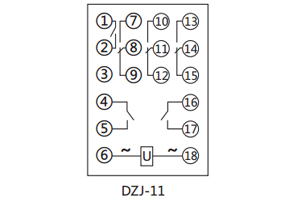

一、DZJ-11中間繼電器的接線圖

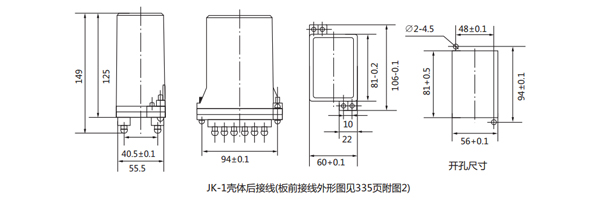

二、DZJ-11中間繼電器的開孔尺寸

三、DZJ-11中間繼電器的參數

●額定電壓：AC380V、220V、110V。

●觸點形式：DZJ-11，三動合三轉換；DZJ-12，六動合。

● 動作電壓：不大于額定電壓的80％。

● 返回電壓：不小于額定電壓的5％。

● 動作時間：在額定電壓下不大于0.05s。

● 功率消耗：在額定電壓下不大于5VA。

● 觸點容量：在電壓不超過250V,電流不超過lA的直流有感負荷電路(時間常數為5±0.75ms)中，繼電器的觸點斷開容量為50W；在電 壓不超過250V,電流不超過lA的交流電路(功率因0.4±0.1)中，繼電器觸點能斷開容量為250VA。輸出觸點在上述規定的負荷條件下，產品 能可靠動作及返回5×104次。觸點長期允許通過電流不大于5A。

● 介質強度：繼電器所有電路連在一起與外露的非帶金屬部分或外殼之間以及在觸點回路對線圈回路之間應能耐受交流2000V，歷時 1min的試驗電壓而無擊穿閃絡現象；不同觸點組之間應能耐1000V的試驗電壓，歷時1min。

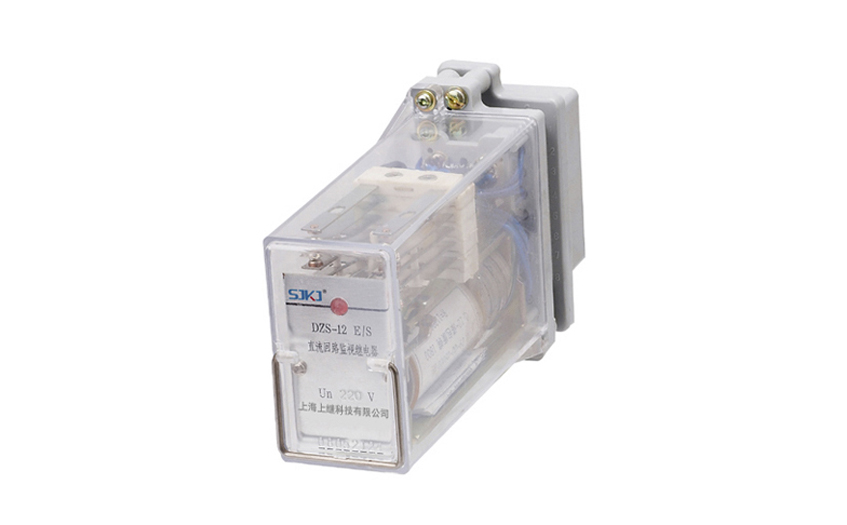

DZS-12CE/S直流回路監視繼電器用于監視直流電源以及整個跳閘回路。當直流電源消失，跳閘線圈及引線發生故障。繼電器經0.3s延時返回并通過它的觸點發出報警信號。

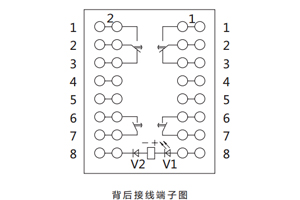

一、DZS-12CE/S中間繼電器的接線圖

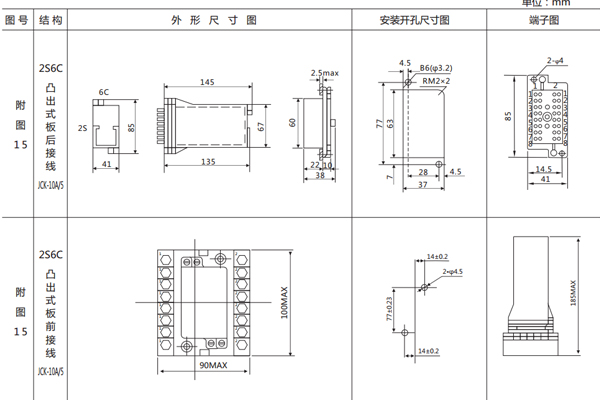

二、DZS-12CE/S中間繼電器的開孔尺寸

三、DZS-12CE/S中間繼電器的原理

1.額定值：直流額定電壓為48V、110V、220V。

2.繼電器觸點形式為202（兩動合兩轉換）。

3.繼電器的動作電壓為額定電壓的30%~70%。

4.繼電器的返回電壓不小于3%額定值。

5.返回時間不小于0.3s。

6.功率消耗：繼電器在輸入激勵量為額定電壓時功率消耗不大于5W。

7.觸點斷開容量：DC   250V/1A/50W；AC   250V/3A/250VA

8.絕緣電阻不小于300MΩ。

9.介質強度：2kV/50Hz/1min

10.機械壽命為2.5×104次。
